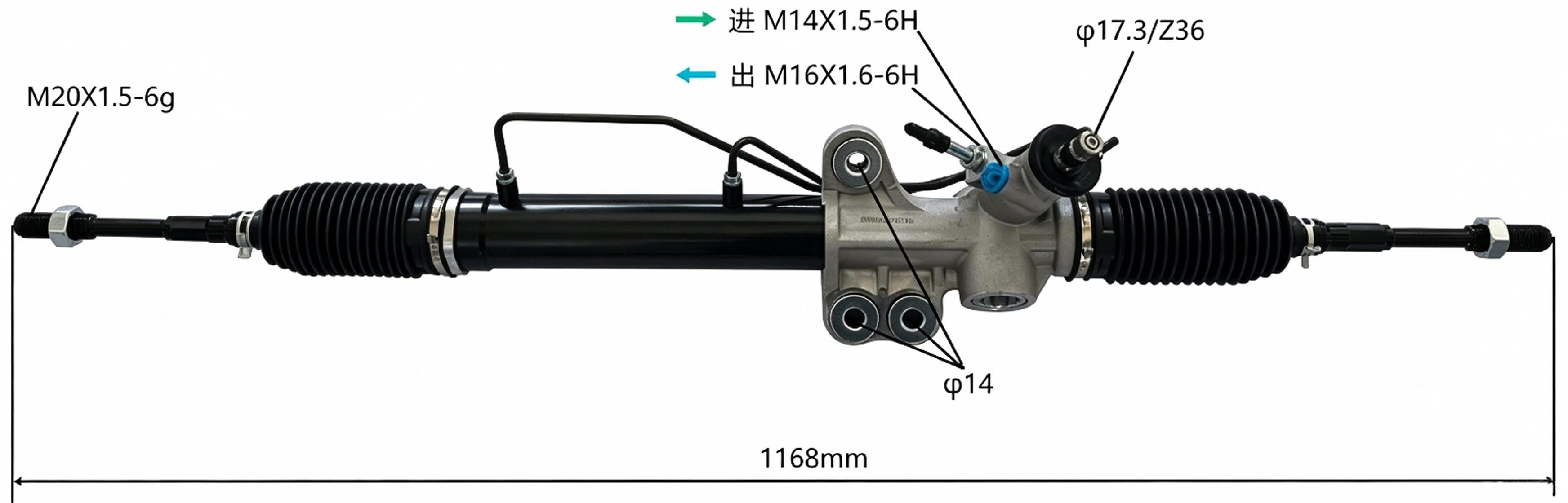

49001-3XT0A Cremagliera Servosterzo per Nissan Urvan NV350 E26 490013XT0A

Descrizione Funzione Prodotto

Il gruppo scatola sterzo idraulica è un componente critico del sistema di sterzo della tua Nissan Urvan. Questa unità idraulica a cremagliera e pignone converte il movimento rotatorio del volante in movimento lineare, sterzando le ruote anteriori per controllare la direzione del veicolo. Per la Nissan Urvan NV350 E26 (versione a passo corto), una scatola dello sterzo funzionante è essenziale per una risposta di sterzata precisa, una maneggevolezza stabile e un controllo sicuro del veicolo sia nelle applicazioni per passeggeri che commerciali.Questo gruppo LHD (guida a sinistra) è progettato secondo le specifiche di fabbrica, garantendo un corretto montaggio e prestazioni di sterzo affidabili.Il numero di parte 49001-3XT0A è confermato per la versione a passo corto, mentre 49001-3XT0B è per la versione a passo lungo.:

Guida alla diagnosi fai-da-te

Come capire se la tua scatola dello sterzo idraulica necessita di sostituzione:

Cerca questi segni comuni:– 49001-3XT0A è per passo corto; 49001-3XT0B è per passo lungo

1. – Fluido rosso/marrone sotto il veicolo, che cola dalla scatola dello sterzo, dai tubi o dall'interno dei soffiettiSterzo pesante

2. – Lo sterzo risulta insolitamente difficile, specialmente a basse velocità. Possibili cause: basso livello di olio idraulico o guasto della pompa dell'olioRumori anomali

3. – Fischi, lamenti o colpi durante la sterzata. Possibili cause: olio idraulico sporco, bolle d'aria o perdite dai tubiGioco dello sterzo / colpi

4. – Gioco eccessivo nel volante, o colpi sui dossiRitorno lento dello sterzo

5. – Il volante ritorna lentamente al centro dopo aver sterzato. Possibili cause: valvola di controllo bloccata o scatola dello sterzo danneggiata💡

Ispezione rapida:Controlla il livello del liquido del servosterzo. Se è basso, potrebbe esserci una perdita dalla scatola dello sterzo. Con il veicolo spento, gira leggermente il volante a sinistra e a destra: un gioco eccessivo potrebbe indicare usura interna della scatola. Ispeziona anche i soffietti della scatola dello sterzo per tagli o umidità.Attributi del prodotto

Numero di parte

Strumenti tipicamente richiesti:

Set di chiavi a bussola (metriche)

• Chiave dinamometrica

• Estrattore giunto sferico

• Estrattore testina sterzo

• Chiave per raccordi svasati (per tubi del servosterzo)

• Guanti di sicurezza e protezione per gli occhi

• Riferimento generale per l'installazione (seguire sempre il manuale di servizio specifico del veicolo):

Passo

Il processo di installazione di una scatola dello sterzo è complesso e deve essere eseguito da un meccanico qualificato.

• Questo è un componente strutturale e di sicurezza critico. Coppie di serraggio e procedure di installazione corrette sono essenziali.

• È richiesto un allineamento professionale delle ruote dopo l'installazione.

• Utilizzare il fluido del servosterzo corretto come specificato nel manuale del veicolo.

• In caso di dubbi su qualsiasi passaggio, consultare un meccanico qualificato.

• Suggerimenti per l'installazione e errori comuni

L'errore durante la sostituzione di una scatola dello sterzo idraulica:

❌

Sbagliato:Ordinare la scatola della lunghezza sbagliata (passo corto vs passo lungo) o non spurgare il sistema.✅

Corretto:– 49001-3XT0A è per passo corto; 49001-3XT0B è per passo lungo

1. – 49001-3XT0A è per ilpasso corto; 49001-3XT0B è per ilpasso lungo .Usa il fluido corretto

2. – Usa il PSF approvato Nissan o un fluido equivalente come specificato sul tappo del serbatoio.Spurga accuratamente il sistema

3. – Per prestazioni ottimali, spurgare il sistema durante la sostituzione della scatola dello sterzo.Ispeziona e sostituisci tiranti e soffietti

4. – Mentre la scatola dello sterzo è smontata, ispeziona e sostituisci se usurati.Esegui un allineamento delle ruote

5. – Qualsiasi lavoro sulla scatola dello sterzo o sui tiranti modifica le impostazioni di convergenza, quindi è richiesto un corretto allineamento.⚠️

Ricorda:Il processo di installazione di una scatola dello sterzo è complesso e deve essere eseguito da un meccanico qualificato. Un giunto universale dello sterzo allentato può causare la perdita di controllo dello sterzo. Serrare sempre il bullone del giunto universale alla coppia specificata.Conoscenza del settore

Sistema di sterzo Nissan Urvan NV350 E26:

La Nissan Urvan NV350 E26 è un furgone commerciale prodotto dal 2013 circa in poi. Utilizza un sistema di sterzo idraulico con servosterzo a cremagliera e pignone. La scatola dello sterzo 49001-3XT0A è la versione LHD per la variante a

passo corto / carrozzeria stretta .Informazioni chiave :

Numeri di parte:– 49001-3XT0A è per passo corto; 49001-3XT0B è per passo lungo

• Tipo di guida:– Trazione posteriore (RWD) / furgone commerciale

• Tipo di sterzo:– Cremagliera e pignone idraulica con servosterzo

• Anni di produzione:– 2013-

• Varianti carrozzeria:– Passo corto / Carrozzeria stretta

• Modalità di guasto comuni :

Perdita di guarnizioni– 49001-3XT0A è per passo corto; 49001-3XT0B è per passo lungo

• Usura interna– I denti della cremagliera e del pignone possono usurarsi, causando gioco dello sterzo e colpi sui dossi.

• Usura delle testine dello sterzo– Le testine dello sterzo interne o esterne possono usurarsi, compromettendo la precisione dello sterzo.

• Problemi alla valvola di controllo– Una valvola di controllo bloccata può causare un ritorno lento dello sterzo.

• Suggerimenti di servizio :

Utilizzare PSF approvato Nissan o fluido equivalente– 49001-3XT0A è per passo corto; 49001-3XT0B è per passo lungo

• Controllare i giunti dei tubi dell'olio ogni 20.000 km per prevenire perdite

• Sostituire tiranti e soffietti durante la sostituzione della scatola dello sterzo

• Un corretto allineamento delle ruote è essenziale dopo la sostituzione della scatola dello sterzo

• Contenuto della confezione

• 1 × Gruppo scatola dello sterzo idraulica

Imballaggio protettivo con etichetta del numero di parte

• Nota:

• – Confermare con il proprio venditore specifico.

Ancora problemi dopo la sostituzione?Hai sostituito la scatola dello sterzo ma hai ancora problemi? Controlla questi

:

È stata installata la scatola dello sterzo corretta?– 49001-3XT0A è per passo corto; 49001-3XT0B è per passo lungo

1. Il sistema del servosterzo è stato spurgato correttamente?– L'aria nel sistema può causare rumore e sterzo pesante

2. La pompa del servosterzo funziona correttamente?– Una pompa in avaria può causare sterzo pesante

3. Le testine dello sterzo sono serrate correttamente?– Testine dello sterzo allentate possono causare gioco dello sterzo

4. Il giunto universale del piantone dello sterzo è collegato correttamente?– Un giunto universale allentato può causare gioco dello sterzo

5. È stato eseguito l'allineamento delle ruote?– L'allineamento è obbligatorio dopo la sostituzione della scatola dello sterzo

6. Il fluido del servosterzo è del tipo corretto?– Utilizzare PSF approvato Nissan o equivalente

7. L'olio idraulico è sporco o contaminato?– Olio sporco può causare rumori anomali

8. Ci sono bolle d'aria nel sistema?– Le bolle d'aria possono causare rumori anomali e dovrebbero essere eliminate

9. Garanzia di qualità e impegno di servizioGaranzia di qualità:

Ogni componente è prodotto in processi produttivi controllati per garantire un'accuratezza dimensionale e un'integrità dei materiali costanti. Ogni unità viene sottoposta ai seguenti controlli di qualità prima dell'imballaggio:

Ispezione dimensionale – punti di montaggio critici e dimensioni della scatola dello sterzo vengono verificati rispetto alle specifiche di progettazione
Test di tenuta idraulica – viene confermata l'integrità delle guarnizioni

• Test di movimento della scatola dello sterzo – viene confermata la fluidità del movimento

• Ispezione finitura superficiale – protezione dalla corrosione e qualità superficiale vengono verificate visivamente

• Protezione dell'imballaggio:

• Ogni scatola dello sterzo idraulica è sigillata singolarmente in un imballaggio protettivo per prevenire contaminazione e danni fisici durante lo stoccaggio e il trasporto. L'imballaggio include un'etichetta chiara con il numero di parte per una facile identificazione.

Impegno di servizio:
Impegno

Descrizione

Testine sterzo esterne

– Le testine dello sterzo collegano la scatola dello sterzo ai montanti delle ruote. Se sono usurate, la precisione dello sterzo ne risentirà. Sostituire in set quando si sostituisce la scatola dello sterzo.

Testine sterzo interne– Le testine sterzo interne sono collegate direttamente alla scatola dello sterzo. Possono usurarsi e causare gioco dello sterzo. Mentre la scatola dello sterzo è smontata, ispezionare e sostituire se necessario.

Soffietti scatola sterzo– I soffietti proteggono la scatola dello sterzo da sporco e umidità. Se sono strappati, dovrebbero essere sostituiti per prevenire la contaminazione della nuova scatola dello sterzo.

Pompa del servosterzo– La pompa fornisce pressione idraulica alla scatola dello sterzo. Se la pompa è in avaria, lo sterzo sarà pesante anche con una scatola dello sterzo nuova. Ispezionare per rumori e flusso del fluido.
