Descrizione delle funzioni del prodotto

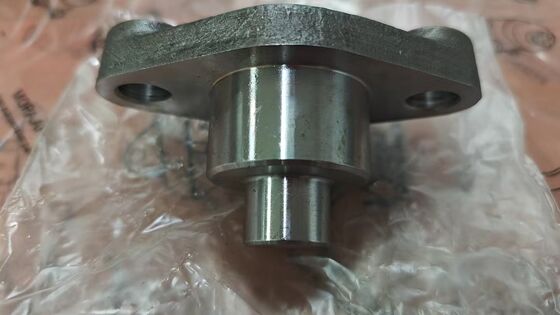

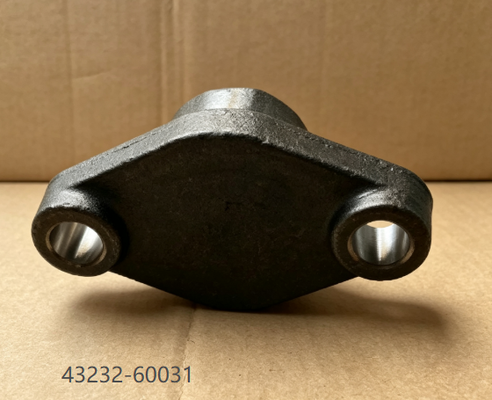

Il cappuccio del cuscinetto del fuso a snodo (codice articolo 43232-60031) è un componente strutturale critico del gruppo assale anteriore della tua Toyota Land Cruiser Serie 70. La sua funzione principale è quella di trattenere e posizionare il cuscinetto del fuso a snodo superiore consentendo al tempo stesso la corretta regolazione del precarico del cuscinetto attraverso gli spessori. Questo cappuccio del cuscinetto, noto anche come cappuccio del cuscinetto del mozzo girevole, si fissa alla parte superiore del fuso a snodo e fissa in posizione la pista interna del cuscinetto del perno superiore. Per i modelli Land Cruiser serie 70 dotati di assali anteriori solidi, un cappello del cuscinetto correttamente installato e serrato è essenziale per il corretto allineamento del fuso a snodo, un funzionamento stabile dello sterzo e una manovrabilità sicura del veicolo. Questo componente è progettato secondo le specifiche di fabbrica, garantendo un montaggio adeguato e prestazioni affidabili.

Sintomi comuni di un cappuccio del cuscinetto guasto

Se riscontri uno dei seguenti sintomi, il cappuccio del cuscinetto del fuso a snodo potrebbe essere difettoso o installato in modo errato e necessita di sostituzione:

• Vagabondaggio dello sterzo o scarsa restituibilità:Il veicolo vaga su strade diritte o lo sterzo non ritorna al centro correttamente: ciò può indicare un precarico errato del cuscinetto dello snodo a causa di un cappello del cuscinetto compromesso

• Gioco o allentamento eccessivo dello sterzo:Il volante ha un gioco eccessivo prima che le ruote rispondano: ciò suggerisce cuscinetti a snodo usurati o posizionati in modo errato

• Rumori di colpi o scoppiettii durante la svolta:Un rumore metallico o uno schiocco quando si sterza o si superano i dossi: questo può essere il risultato di un cappello del cuscinetto allentato o danneggiato

• Usura irregolare o irregolare del pneumatico anteriore:I pneumatici anteriori mostrano modelli di usura non uniformi, in particolare a forma di coppa o smerlatura: ciò indica problemi di allineamento delle nocche o di precarico

• Danni visibili o corrosione sul cappuccio:L'ispezione rivela crepe, ruggine profonda o deformazioni sulla superficie del cappello del cuscinetto

• Perdite di grasso attorno all'area del tappo:Grasso visibile attorno all'area del cuscinetto superiore dello snodo: ciò indica un guasto della guarnizione o un posizionamento errato del cappuccio

Se questi sintomi sono stati confermati durante l'ispezione, la soluzione consigliata è la sostituzione del cappuccio del cuscinetto del fuso a snodo.

Come diagnosticare un cappello del cuscinetto difettoso

Prima di acquistare un ricambio, esegui questi semplici controlli per confermare che il problema è il cappello del cuscinetto:

• Ispezione visiva:Con il veicolo supportato in modo sicuro e la ruota rimossa, ispezionare il cappello del cuscinetto per individuare eventuali crepe, ruggine profonda, deformazioni o segni di perdita di grasso attorno all'area di seduta.

• Prova del gioco dello sterzo:Con le ruote anteriori a terra, chiedi a un assistente di girare leggermente il volante a sinistra e a destra mentre osservi l'area delle nocche. Un movimento eccessivo o un rumore eccessivo sul cappello del cuscinetto superiore indicano usura o allentamento.

• Prova di Jack:Sollevare l'asse anteriore e sostenerlo sui cavalletti. Afferrare la parte superiore e inferiore del pneumatico e tentare di farlo oscillare. Un movimento verticale eccessivo può indicare cuscinetti dello snodo usurati o un coperchio del cuscinetto posizionato in modo errato.

• Prova su strada:Guidare a bassa velocità ed eseguire curve a otto. Ascolta eventuali rumori metallici o scoppiettanti provenienti dalla parte anteriore. Prendere nota di eventuali oscillazioni dello sterzo o scarsa restituibilità che potrebbero indicare problemi di precarico.

Attributi del prodotto

Posizione dei componenti e funzione principale

Posizione:Il cappuccio del cuscinetto del fuso a snodo si trova nella parte superiore del fuso a snodo sul gruppo assale anteriore. Si trova sopra il cuscinetto superiore del fuso a snodo, inserendo la pista interna del cuscinetto e spessorando tra sé e il fuso a snodo. È presente un cappuccio del cuscinetto per ogni fuso a snodo e lo stesso codice prodotto viene utilizzato su entrambi i lati sinistro e destro.

Connessioni:Il cappuccio del cuscinetto si fissa alla parte superiore del fuso a snodo. Gli spessori sono posizionati tra il cappello del cuscinetto e il fuso a snodo per impostare il precarico del cuscinetto. Il cappello del cuscinetto preme sulla pista interna del cuscinetto superiore, che ruota sul cuscinetto perno. Il braccio articolato (braccio dello sterzo) è montato separatamente sul lato inferiore. Durante il montaggio, il cappello del cuscinetto viene inserito nella pista interna del cuscinetto utilizzando uno speciale utensile di servizio, quindi fissato con quattro dadi e rondelle elastiche.

Funzione principale:Il cappuccio del cuscinetto svolge tre funzioni fondamentali: (1) trattenere in posizione il cuscinetto del fuso a snodo superiore, (2) consentire la regolazione del precarico del cuscinetto attraverso la selezione dello spessore e (3) fornire un punto di montaggio strutturale per l'estremità superiore del perno del fuso a snodo. Il corretto precarico del cuscinetto garantisce che lo snodo ruoti agevolmente per lo sterzo, eliminando al tempo stesso un gioco eccessivo che potrebbe causare oscillazioni o vibrazioni. Quando si sostituisce l'alloggiamento dell'asse o il fuso a snodo, il precarico del cuscinetto del fuso a snodo deve essere regolato nuovamente, richiedendo la rimozione e la reinstallazione del cappello del cuscinetto con lo spessore corretto.

Contenuto della confezione

1 x cappuccio del cuscinetto del fuso a snodo (codice articolo 43232-60031). Nota: spessori, cuscinetti, dadi, rondelle elastiche e hardware di montaggio NON sono inclusi se non diversamente specificato. Si prega di verificare la compatibilità con il modello del proprio veicolo prima dell'acquisto.

Idee sbagliate comuni sui cappelli dei cuscinetti

Mito 1:Il coperchio del cuscinetto raramente necessita di sostituzione.
Fatto:Sebbene il coperchio del cuscinetto sia durevole, può corrodersi, rompersi o deformarsi nel tempo, soprattutto sui veicoli fuoristrada. Dovrebbe essere ispezionato durante qualsiasi manutenzione sulle nocche e sostituito se usurato o danneggiato.

Mito 2:Qualsiasi cappuccio del cuscinetto si adatterà.
Fatto:I cappucci dei cuscinetti sono specifici del veicolo e devono corrispondere alle specifiche del fuso a snodo e dei cuscinetti. Questo berretto è progettato specificamente per Toyota Land Cruiser serie 70 e applicazioni compatibili.

Mito 3:La sostituzione del cappello del cuscinetto non influisce sull'allineamento.
Fatto:Il coperchio del cuscinetto fa parte del gruppo del fuso a snodo che determina il precarico e l'allineamento del cuscinetto del fuso a snodo. Dopo la sostituzione è necessario verificare il precarico e si consiglia l'allineamento della parte anteriore.

Garanzia di qualità e impegno nel servizio

Garanzia di qualità:
Ogni componente è realizzato secondo processi di produzione controllati per garantire precisione dimensionale e integrità dei materiali costanti. Ogni unità viene sottoposta ai seguenti controlli di qualità prima dell'imballaggio:

• Ispezione dimensionale: le dimensioni critiche vengono verificate rispetto alle specifiche di progettazione

• Verifica del materiale: vengono testati la durezza e lo spessore dell'acciaio

• Ispezione della finitura superficiale: la qualità della superficie e la superficie di tenuta vengono verificate visivamente

• Ispezione dell'imballaggio: ogni unità è sigillata in un imballaggio protettivo

Protezione dell'imballaggio:
Ogni cappuccio del cuscinetto è sigillato singolarmente in un imballaggio protettivo per prevenire contaminazione e danni fisici durante lo stoccaggio e il trasporto. La confezione include un'etichetta chiara con il numero di parte per una facile identificazione.

Impegno di servizio:

Consigli sui prodotti correlati

Quando si sostituisce il cappuccio del cuscinetto del fuso a snodo, si consiglia spesso di ispezionare e prendere in considerazione la sostituzione contemporaneamente dei seguenti componenti correlati.
