Descrizione delle funzioni del prodotto

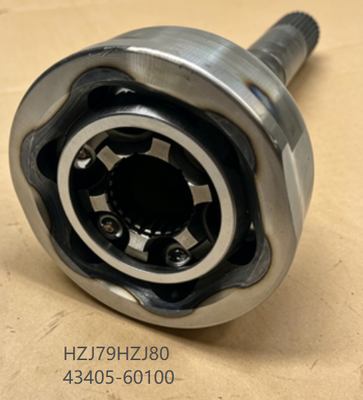

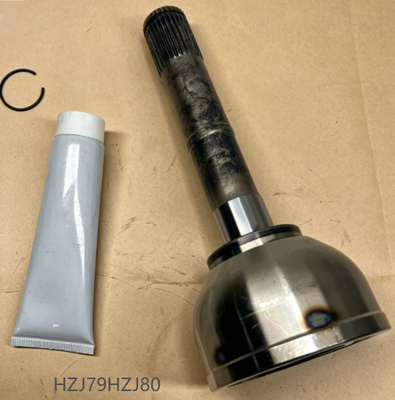

L'albero esterno dell'asse anteriore (codice articolo 43405-60100) è un componente fondamentale dell'asse anteriore e del sistema di trasmissione della tua Toyota Land Cruiser Serie 70. La sua funzione principale è quella di trasmettere la coppia rotazionale dal differenziale anteriore al mozzo della ruota anteriore, consentendo l'erogazione di potenza alle ruote anteriori durante il funzionamento a quattro ruote motrici. Questo gruppo albero esterno incorpora un giunto Birfield a velocità costante (CV) sul lato esterno (ruota), che consente all'albero di trasmettere potenza in modo fluido adattandosi agli angoli di sterzata delle ruote anteriori. Per i modelli Land Cruiser serie 70 dotati di assali anteriori solidi, un semiasse esterno correttamente funzionante è essenziale per un innesto affidabile della trazione integrale, un'erogazione regolare della potenza e un funzionamento sicuro del veicolo. Questo componente è progettato secondo le specifiche di fabbrica, garantendo un montaggio adeguato e prestazioni affidabili.

Guida alla diagnosi fai da te

Come sapere se l'albero esterno dell'asse anteriore necessita di sostituzione:

Cerca questi segni comuni:

1. Rumore di clic quando si gira– Ticchettio metallico durante le curve strette, soprattutto a bassa velocità

2. Vibrazioni durante la guida– Vibrazione percepita attraverso il pavimento o il volante, che aumenta con la velocità

3. Perdita di grasso– Grasso gettato sul vano interno della ruota da un bagagliaio strappato

4. Gioco eccessivo nella ruota anteriore– La ruota si muove quando viene fatta oscillare manualmente, indicando un giunto CV usurato

5. Difficoltà a sterzare alla massima sterzata– Sensazione di schiacciamento o di inceppamento quando si sterza completamente

💡Ispezione rapida:Con il veicolo su terreno pianeggiante, girare il volante fino alla sterzata completa e ispezionare le cuffie dell'assale anteriore per individuare eventuali crepe, strappi o perdite di grasso. Prova a guidare in un cerchio stretto a bassa velocità e ascolta i rumori di clic. Un gioco eccessivo nella ruota anteriore quando sollevata può indicare un giunto Birfield usurato.

Attributi del prodotto

Posizione dei componenti e funzione principale

Posizione:L'albero esterno dell'assale anteriore si trova all'interno dell'alloggiamento dell'assale anteriore e del gruppo del fuso a snodo. Si estende dall'ingranaggio laterale del differenziale anteriore (interno) attraverso l'alloggiamento dell'asse, emergendo al fuso a snodo dove si collega al mozzo della ruota (esterno). Il giunto omocinetico Birfield è posizionato all'interno del gruppo del fuso a snodo, racchiuso dal perno dell'articolazione e dal fermo del paraolio.

Connessioni:L'estremità interna dell'albero si innesta con l'ingranaggio laterale del differenziale anteriore tramite scanalature. L'estremità esterna (alloggiamento del giunto omocinetico) si innesta con le scanalature della flangia di trasmissione del mozzo della ruota. Il giunto CV consente all'albero di ruotare mentre il fuso a snodo ruota per sterzare. L'albero è supportato da una boccola all'interno del fuso snodo ed è sigillato da paraolio su entrambe le estremità. Sui modelli con flange di trasmissione (senza mozzi bloccabili), le scanalature esterne si innestano direttamente con la flangia di trasmissione.

Funzione principale:L'albero dell'asse esterno svolge due funzioni critiche: (1) trasmettere la coppia rotazionale dal differenziale anteriore al mozzo della ruota anteriore per il funzionamento a quattro ruote motrici e (2) consentire alle ruote anteriori di sterzare mantenendo costante l'erogazione di potenza a velocità attraverso il giunto omocinetico Birfield. Il giunto omocinetico consente una trasmissione fluida della potenza a diversi angoli di sterzata senza vibrazioni o intoppi. Questo albero è progettato specificamente per applicazioni solo con flange di trasmissione e non funziona con mozzi con bloccaggio automatico o manuale, poiché il passo della scanalatura esterna è diverso.

Quando questa parte conta di più

Questo albero esterno dell'asse anteriore è particolarmente importante per i veicoli che sono:

• Utilizzato per la guida fuoristrada o su terreni accidentati: queste condizioni impongono elevati carichi di impatto e articolazione sull'asse anteriore e sui giunti omocinetici

• Utilizzato frequentemente in modalità 4WD: l'erogazione di potenza costante attraverso l'asse anteriore accelera l'usura delle scanalature dell'albero e dei componenti del giunto omocinetico

• Guidando con carichi pesanti o trainando il veicolo, il peso aggiuntivo aumenta lo stress sulla trasmissione

• Veicoli con chilometraggio elevato in cui i componenti originali degli assali si sono usurati nel tempo

• Veicoli con flange di trasmissione in cui le scanalature esterne si innestano direttamente con la flangia del mozzo

In queste condizioni, il semiasse esterno lavora di più ed è più suscettibile all'usura, rendendo l'ispezione regolare e la sostituzione tempestiva essenziali per il funzionamento affidabile e la sicurezza della trazione integrale.

Linee guida per l'installazione

Strumenti tipicamente richiesti:

• Set di chiavi a bussola (metriche, per carichi pesanti)

• Chiave dinamometrica

• Separatore del giunto sferico

• Set pressa per cuscinetti/deriva

• Guanti di sicurezza e protezione per gli occhi

Riferimento generale per l'installazione (seguire sempre il manuale di assistenza specifico del veicolo):

Importante:

• Questa procedura richiede strumenti ed esperienza specializzati.Un'installazione non corretta può provocare la perdita di guida o il guasto dello sterzo.

• Sostituire sempre la cuffia CV e il grassoquando si installa un nuovo semiasse.

• Controllare la flangia di trasmissioneper usura o danni.

• Eseguire l'allineamento delle ruotedopo la manutenzione dell'asse anteriore.

• Se non sei sicuro di qualche passaggio, consulta un meccanico qualificato.

Suggerimenti per l'installazione ed errori comuni

L'errore quando si sostituisce l'albero esterno dell'asse anteriore:

❌Sbagliato:Tentativo di utilizzare questo albero con mozzi bloccabili o mancato controllo della compatibilità della flangia di trasmissione.

✅Corretto:

1. Verificare la compatibilità della flangia di trasmissione– Quest'albero funzionasolo con flange di trascinamento(43421-60030, 43421-60060), non con mozzi con bloccaggio automatico o manuale.

2. Sostituire sempre la cuffia CV e il grasso– Un nuovo albero con una cuffia usata si guasterà prematuramente.

3. Controllare le scanalature della flangia di trasmissione– Le scanalature della flangia di trasmissione usurate danneggeranno il nuovo semiasse.

4. Utilizzare strumenti adeguati– Non martellare il semiasse in posizione; ciò danneggia il giunto omocinetico e i cuscinetti.

5. Eseguire l'allineamento delle ruote– Dopo la manutenzione dell'asse anteriore è necessario reimpostare la geometria dello sterzo.

⚠️Ricordare:L'installazione di questo albero su un veicolo con mozzi bloccabili farà sì che le scanalature non si innestino correttamente, con conseguente perdita della funzione 4WD.

Contenuto della confezione

1 x albero esterno dell'asse anteriore (codice articolo 43405-60100). Nota: verificare la compatibilità con il modello e la configurazione del veicolo prima dell'acquisto.

Servizio post-vendita e garanzia

Questo prodotto è coperto dalla nostra garanzia di qualità. Se hai domande o problemi relativi al montaggio o alla qualità, contattaci e ti risponderemo entro 24 ore.
