Descrizione delle funzioni del prodotto

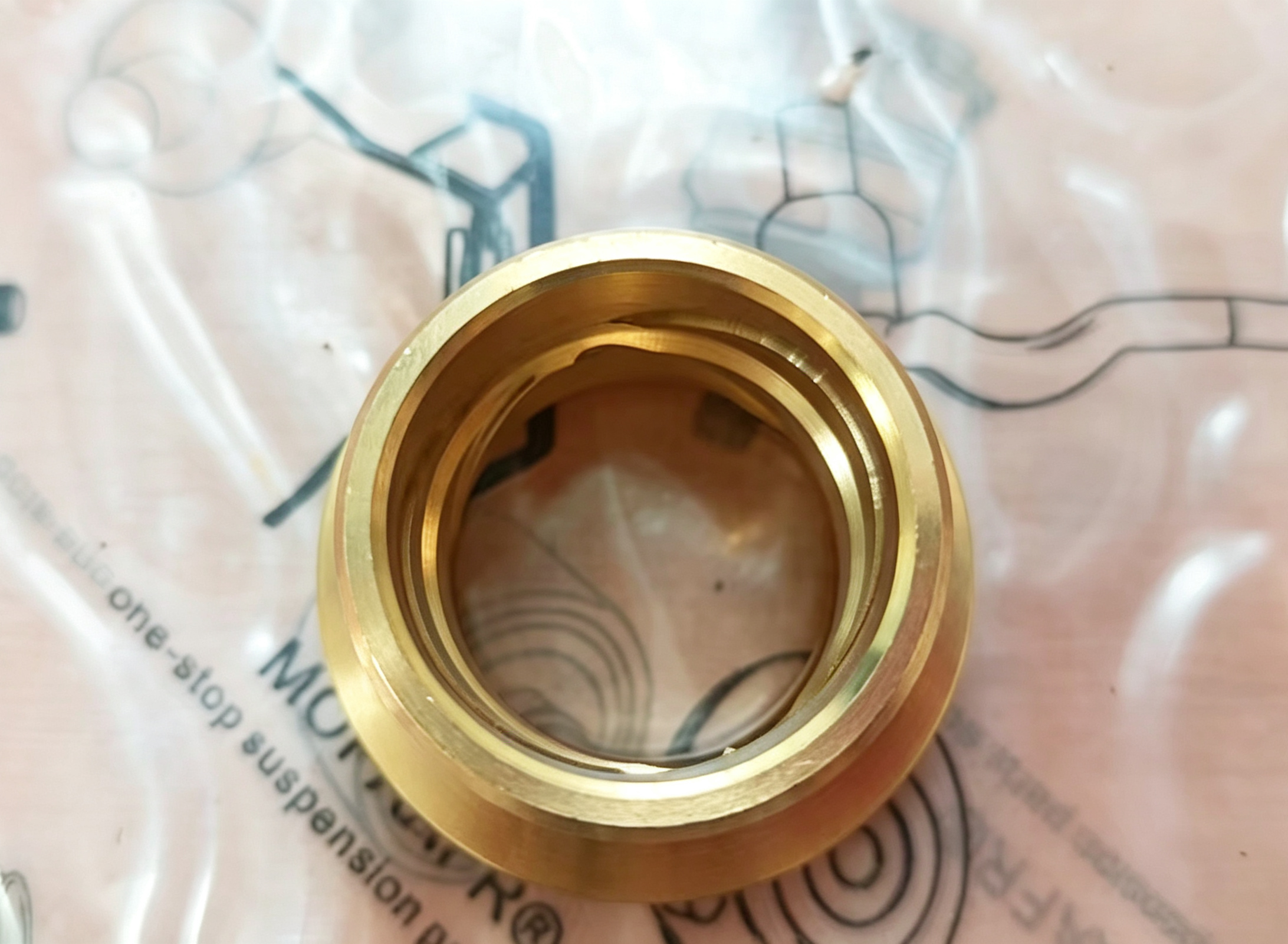

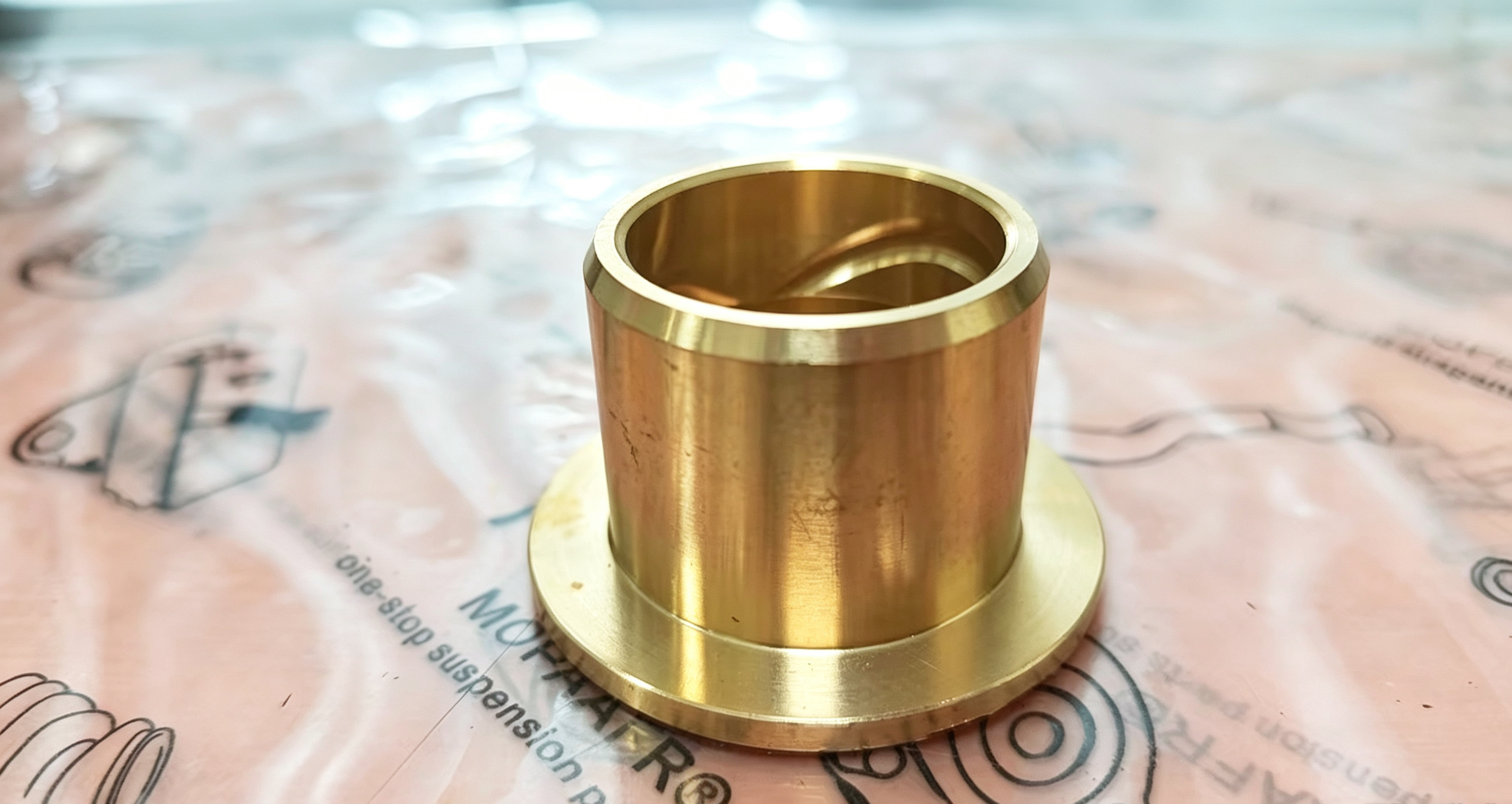

La boccola del fuso a snodo (codice articolo 90381-30006) è un componente fondamentale dell'asse anteriore e del sistema di sterzo del tuo veicolo Toyota. La sua funzione principale è quella di fungere da superficie di appoggio tra il fuso a snodo e il perno (perno dello sterzo), consentendo allo snodo di ruotare agevolmente per sterzare mantenendo un allineamento preciso. Questa solida boccola viene pressata nell'alesaggio della forcella del fuso a snodo e fornisce un'interfaccia durevole e a basso attrito che supporta i carichi verticali dell'asse anteriore consentendo al tempo stesso la rotazione dello sterzo. Per i modelli Toyota Hilux, 4Runner, T100 e Land Cruiser dotati di assali anteriori solidi 4WD, una boccola dello snodo correttamente funzionante è essenziale per un controllo preciso dello sterzo, una manovrabilità stabile e un funzionamento sicuro del veicolo.

Sintomi comuni di una boccola del fuso a snodo difettosa

Se riscontri uno dei seguenti sintomi, la boccola del fuso a snodo potrebbe non funzionare e necessita di essere sostituita:

• Gioco o allentamento eccessivo dello sterzo:Il volante ha un gioco eccessivo prima che le ruote rispondano: ciò indica una boccola usurata che consente il movimento tra lo snodo e il perno

• Rumori di colpi o scoppiettii durante la svolta:Un rumore metallico o uno schiocco quando si sterza o si superano i dossi: ciò suggerisce che la boccola usurata crea un contatto metallo-metallo

• Vagabondaggio dello sterzo o scarsa restituibilità:Il veicolo vaga su strade diritte o lo sterzo non torna al centro correttamente: ciò indica l'usura della boccola che influisce sull'allineamento delle articolazioni

• Usura irregolare o irregolare del pneumatico anteriore:I pneumatici anteriori mostrano modelli di usura irregolari: ciò può derivare dall'usura delle boccole che causa cambiamenti di allineamento

• Vibrazione attraverso il volante:Vibrazioni del volante che cambiano con le condizioni della strada: questo indica un allentamento nel gruppo del perno dell'articolazione

• Usura o corrosione visibile sulla boccola:Durante l'ispezione, la boccola presenta rigature, vaiolature o deformazioni

Se questi sintomi sono stati confermati durante l'ispezione, la soluzione consigliata è la sostituzione della boccola del fuso a snodo.

Attributi del prodotto

Montaggio del veicolo (modelli applicabili):

Veicoli fuoristrada pesanti 4WD (quattro ruote motrici), pick-up e veicoli commerciali prodotti tra1986 e 2004.

• Toyota Hilux (pick-up 4WD):Versioni classiche 4WD comeLN107, LN111, YN63, ecc.

• Toyota 4Runner (SUV 4WD): 1986–1995modelli.

• Toyota T100(Il primo pick-up a grandezza naturale di Toyota)

• Toyota HiAce (furgone commerciale 4WD):Serie di furgoni 4WD comeLH107, LH119, LH178, LH188K(comprese le versioni diesel da 5 litri), ecc.

• Toyota Granvia/RegiusAce

Posizione dei componenti e funzione principale

Posizione:La boccola del fuso a snodo si trova all'interno dell'alesaggio della forcella del fuso a snodo nei punti di articolazione superiore e inferiore. Si trova tra il fuso a snodo (esterno) e il perno (interno), fornendo la superficie di appoggio per il perno dello sterzo. Sulle applicazioni Toyota con assale solido 4WD, in genere è presente una boccola nella parte superiore dello snodo e una nella parte inferiore, sebbene questo codice specifico sia elencato come posizione interna.

Connessioni:La boccola viene premuta nel foro della forcella del fuso a snodo. Il perno passa attraverso la boccola, consentendo allo snodo di ruotare attorno all'asse del perno per sterzare. La boccola è trattenuta dall'alloggiamento dello snodo e sigillata da guarnizioni a grasso. Il grasso viene applicato tra la boccola e il perno per ridurre l'attrito e l'usura. Il braccio articolato si collega al collegamento dello sterzo per trasmettere l'input dello sterzo.

Funzione principale:La boccola del fuso a snodo funge da superficie di appoggio che consente al fuso a snodo di ruotare attorno al perno supportando i carichi verticali dell'asse anteriore. Mantiene un allineamento preciso tra lo snodo e il perno, garantendo una geometria dello sterzo precisa. La boccola assorbe le vibrazioni e riduce l'attrito, contribuendo a un funzionamento regolare dello sterzo. Una volta usurata, la boccola consente un movimento eccessivo che provoca gioco dello sterzo, rumore e cambiamenti di allineamento.

Parti complementari per l'installazione

Durante le revisioni importanti o la manutenzione del telaio, questa parte viene generalmente installata o utilizzata insieme ai seguenti componenti principali:

① Parte esterna collegata direttamente: fuso a snodo
Questa boccola viene premuta direttamente nel foro del fuso a snodo.

• Fuso a snodo sinistro OEM n.:43212-35070 / 43212-35080 (varia leggermente in base all'anno del modello)

• Fuso a snodo destro OEM n.:43211-35070 / 43211-35080

② Componente principale della trasmissione che passa attraverso: albero di trasmissione anteriore/mandrino CV interno
Il perno dell'albero motore passa direttamente attraverso questa boccola in bronzo e viene a contatto con essa. Di solito viene revisionato insieme al bagagliaio del CV.

• Numero OEM del gruppo albero di trasmissione anteriore:43430-35010 / 43430-35022 (a seconda dell'anno del modello specifico)

③ Guarnizioni che devono essere sostituite contemporaneamente: paraolio dell'asse anteriore (paraolio per fuso a snodo/asse)
Per evitare perdite di olio o grasso dell'ingranaggio dell'assale anteriore attraverso lo spazio tra l'albero di trasmissione e questa boccola, è necessario installare un paraolio dedicato dell'assale anteriore sul lato esterno della boccola. Durante la riparazione, la rimozione di questa boccola danneggerà il paraolio, quindi dovrà essere acquistato e sostituito contemporaneamente.

• OEM paraolio dell'asse anteriore:90311-35018 / 90316-60002 (corrispondente a design specifici dell'alloggiamento dell'asse HiAce o Hilux)

④ Spessori di regolazione e boccola esterna opzionali

• Boccola esterna (boccola, esterna):Alcuni modelli utilizzano una boccola a doppio strato in questa posizione. La boccola esterna è generalmente codificata90381-30003.

• Distanziatore antipolvere dell'albero motore (distanziatore): 90560-30005

Consigli per la manutenzione e l'acquisto

Sostituzione della coppia:Se il tuo veicolo (come un vecchio HiAce o Hilux 4WD) produce un rumore metallico "clunk, clunk" dalle ruote anteriori su strade sconnesse, o se la radice dell'albero di trasmissione anteriore perde ripetutamente olio, di solito è causato da un'eccessiva usura e gioco in questo90381-30006boccola in bronzo. Si consiglia di sostituire entrambi i lati sinistro e destro contemporaneamente.

Pressatura professionale:Questa parte è una boccola solida in rame/metallo speciale e deve essere pressata uniformemente nel foro del fuso a snodo utilizzando una pressa idraulica e un'attrezzatura dedicata.Non colpirlo mai direttamente con un martello, poiché qualsiasi deformazione potrebbe impedire l'inserimento del nuovo albero di trasmissione o potrebbe causare bruciature e danni ad alta temperatura.

Garanzia di qualità e impegno nel servizio

Garanzia di qualità:
Ogni componente è realizzato secondo processi di produzione controllati per garantire precisione dimensionale costante e integrità dei materiali. Ogni unità viene sottoposta ai seguenti controlli di qualità prima dell'imballaggio:

• Ispezione dimensionale: le dimensioni critiche (ID, OD, altezza) vengono verificate rispetto alle specifiche di progettazione

• Verifica del materiale: vengono testate la composizione e la durezza della lega di bronzo

• Ispezione della finitura superficiale: la qualità della superficie del foro e del diametro esterno viene verificata visivamente

• Ispezione dell'imballaggio: ogni unità è sigillata in un imballaggio protettivo

Protezione dell'imballaggio:
Ciascuna boccola del fuso a snodo è sigillata singolarmente in un imballaggio protettivo per prevenire contaminazione e danni fisici durante lo stoccaggio e il trasporto. La confezione include un'etichetta chiara con il numero di parte per una facile identificazione.

Impegno di servizio:

 Consigli sui prodotti correlati

Quando si sostituisce la boccola del fuso a snodo, si consiglia spesso di ispezionare e prendere in considerazione la sostituzione contemporaneamente dei seguenti componenti correlati.
