Descrizione Funzione Prodotto

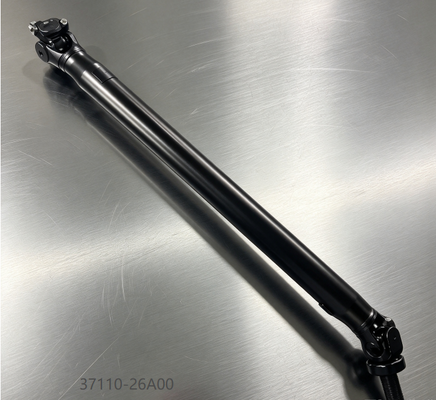

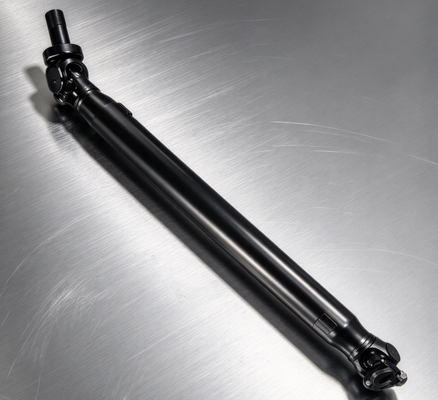

L'albero di trasmissione posteriore (codice ricambio 37110-26A00) è un componente critico del sistema di trasmissione della tua Toyota HiAce. La sua funzione principale è trasmettere la potenza rotazionale dalla trasmissione o dal ripartitore di coppia al differenziale posteriore, consentendo alle ruote posteriori di spingere il veicolo in avanti. Questo gruppo albero di trasmissione collega l'uscita della trasmissione al differenziale dell'assale posteriore, trasferendo la coppia attraverso giunti universali che consentono il movimento delle sospensioni e le variazioni dell'angolo della linea di trasmissione. Per i modelli Toyota HiAce equipaggiati con motori diesel e benzina compatibili, un albero di trasmissione posteriore funzionante è essenziale per un'erogazione di potenza fluida, un funzionamento privo di vibrazioni e prestazioni affidabili del veicolo.

Sintomi Comuni di un Albero di Trasmissione Difettoso

Se stai riscontrando uno dei seguenti sintomi, il tuo albero di trasmissione posteriore potrebbe essere difettoso e necessitare di sostituzione:

• Vibrazione durante l'accelerazione: Una vibrazione evidente che aumenta con la velocità del veicolo, specialmente in accelerazione – questo indica giunti universali usurati o un albero sbilanciato

• Rumore di scatto o battito in cambiata: Un rumore metallico di scatto o battito quando si innestano le marce o si accelera/decelera – questo suggerisce cuscinetti dei giunti universali o scanalature usurate

• Rumore di cigolio o squittio da sotto: Un cigolio o squittio ritmico che cambia con la velocità del veicolo – questo indica cuscinetti dei giunti universali secchi o usurati

• Vibrazione che peggiora a velocità specifiche: Una vibrazione che è più evidente in determinati intervalli di velocità – questo suggerisce che l'albero potrebbe essere piegato o che i pesi di bilanciamento sono andati persi

• Danni visibili o ruggine sull'albero: L'ispezione rivela ammaccature, ruggine profonda o danni al tubo dell'albero o ai giunti universali

• Perdita di grasso dai giunti universali: Grasso visibile attorno ai cappucci dei giunti universali – questo indica guarnizioni usurate o componenti del giunto danneggiati

Se hai confermato questi sintomi tramite ispezione, la sostituzione dell'albero di trasmissione posteriore è la soluzione raccomandata.

Come Diagnosticare un Albero di Trasmissione Difettoso

Prima di acquistare una sostituzione, esegui questi semplici controlli per confermare che il problema sia l'albero di trasmissione:

• Ispezione Visiva: Con il veicolo sollevato in sicurezza, ispeziona l'albero di trasmissione per ammaccature, ruggine profonda o danni. Controlla i giunti universali per perdite di grasso o gioco eccessivo.

• Test di Gioco del Giunto Universale: Afferra l'albero di trasmissione vicino a ciascun giunto universale e tenta di ruotarlo avanti e indietro. Gioco o movimento eccessivo indicano cuscinetti dei giunti universali usurati.

• Test su Strada di Vibrazione: Guida a varie velocità e annota l'intervallo di velocità in cui la vibrazione è più evidente. La vibrazione che cambia con la velocità e si avverte attraverso il pavimento o i sedili indica spesso un problema all'albero di trasmissione.

• Controllo del Fuori Misura: Utilizza un comparatore per misurare il fuori misura dell'albero durante la rotazione. Un fuori misura eccessivo indica un albero piegato o giunti universali usurati.

 Attributi del Prodotto

Nota:Questo codice ricambio è principalmente compatibile con modelli Toyota Hiace / Regius Ace Serie 200 2WD (trazione posteriore) a passo lungo / passo super lungo (come modelli Commuter 14 posti ad alto tetto o furgoni grandi).Anni di Produzione: Principalmente modelli prodotti tra Agosto 2004 e Dicembre 2013 (modelli di prima e media generazione).Codici Telaio Comuni: TRH221K, TRH223B, TRH224W, KDH220K, KDH222B, ecc. (equipaggiati con motore benzina 2.7L 2TR-FE o motore diesel 2.5T / 3.0T).

Installazione Fai-da-Te o Professionale?

Questa sostituzione è adatta al fai-da-te se:

• Hai esperienza nella manutenzione dei componenti della trasmissione su veicoli a trazione posteriore.

• Hai accesso a una chiave dinamometrica, cavalletti di sollevamento e attrezzi manuali di base.

• Puoi sollevare e supportare in sicurezza il veicolo su un terreno piano.

Raccomandiamo l'installazione professionale se:

• Non hai familiarità con la rimozione e l'installazione dell'albero di trasmissione.

• Non disponi degli attrezzi adeguati per la rimozione dei giunti universali e dei bulloni delle flange.

• Non sei sicuro di serrare i fissaggi della linea di trasmissione alle specifiche o di controllare gli angoli della linea di trasmissione.

Nota: Un'installazione impropria può causare vibrazioni della linea di trasmissione e problemi di sicurezza. Dopo l'installazione, verifica che tutti i fissaggi siano serrati alle specifiche. Controlla la corretta articolazione dei giunti universali e il bilanciamento dell'albero. Dovrebbe essere eseguito un test su strada per verificare il funzionamento privo di vibrazioni.

Posizione Componente e Funzione Principale

Posizione: L'albero di trasmissione posteriore si trova sotto il veicolo, corre longitudinalmente dall'uscita della trasmissione o del ripartitore di coppia (anteriore) all'ingresso del differenziale posteriore (posteriore). Si trova tra l'alloggiamento di estensione della trasmissione e il differenziale dell'assale posteriore, supportato posteriormente dalla flangia del pignone del differenziale.

Connessioni: L'estremità anteriore dell'albero di trasmissione si collega all'albero di uscita della trasmissione o del ripartitore di coppia tramite un giunto universale e un giunto scorrevole o una flangia. L'estremità posteriore si collega alla flangia del pignone del differenziale posteriore tramite un giunto universale e una flangia. I giunti universali consentono all'albero di trasmettere potenza mentre accolgono il movimento delle sospensioni e le variazioni dell'angolo della linea di trasmissione.

Funzione Principale: L'albero di trasmissione posteriore funge da collegamento primario nella trasmissione della potenza rotazionale dalla trasmissione al differenziale posteriore. Deve gestire elevati carichi di coppia mantenendo bilanciamento e rotazione fluida. I giunti universali a ciascuna estremità consentono all'albero di articolarsi mentre le sospensioni posteriori si muovono, garantendo che l'erogazione di potenza sia mantenuta senza inceppamenti. Il giunto scorrevole (se presente) consente variazioni della lunghezza dell'albero di trasmissione mentre le sospensioni si comprimono ed estendono.

Contenuto della Confezione

1 x Gruppo Albero di Trasmissione Posteriore (Codice Ricambio 37110-26A00). Nota: bulloni di montaggio, dadi, rondelle e anelli elastici dei giunti universali NON sono inclusi se non diversamente specificato. Si prega di confermare la compatibilità con il modello e l'anno del veicolo prima dell'acquisto.

Miti Comuni sugli Alberi di Trasmissione

Mito 1: Un albero di trasmissione raramente necessita di sostituzione.
Realtà: Gli alberi di trasmissione si usurano nel tempo, in particolare i giunti universali e le scanalature. Sui veicoli ad alto chilometraggio o commerciali, i giunti universali possono sviluppare gioco e causare vibrazioni che richiedono la sostituzione dell'albero.

Mito 2: Qualsiasi albero di trasmissione andrà bene.
Realtà: Gli alberi di trasmissione sono specifici per il veicolo e devono corrispondere all'uscita della trasmissione, alla flangia del pignone del differenziale e ai requisiti di lunghezza. Questo albero è specificamente progettato per applicazioni Toyota HiAce compatibili.

Mito 3: La vibrazione è sempre un problema di bilanciamento delle ruote.
Realtà: La vibrazione che aumenta con la velocità e si avverte attraverso il pavimento o i sedili può essere causata da un albero di trasmissione usurato, non solo da uno sbilanciamento delle ruote. Dovrebbe essere eseguita un'ispezione della linea di trasmissione.

Ancora Problemi Dopo la Sostituzione?

Hai sostituito l'albero di trasmissione ma hai ancora problemi? Controlla questi aspetti:

1. Le tacche di allineamento sono state rispettate? – Un disallineamento di fase causa vibrazioni

2. Il cuscinetto centrale è stato installato correttamente? – Il foro di scarico deve essere rivolto verso il basso

3. I bulloni della flangia sono stati serrati correttamente? – Bulloni allentati causano vibrazioni e rischio per la sicurezza

4. L'angolo del giunto è stato controllato? – Angolo errato causa vibrazioni

5. La guarnizione posteriore della trasmissione perde? – Danni alla guarnizione causano perdita d'olio

6. I pesi di bilanciamento sono presenti? – Pesi mancanti causano vibrazioni

7. Il cuscinetto del pignone del differenziale è usurato? – Cuscinetto usurato causa vibrazioni e rumore

Garanzia di Qualità e Impegno di Servizio

Garanzia di Qualità:
Ogni componente è prodotto secondo processi produttivi controllati per garantire un'accurata precisione dimensionale e integrità dei materiali. Ogni unità viene sottoposta ai seguenti controlli di qualità prima dell'imballaggio:

• Ispezione dimensionale – dimensioni critiche, schema dei fori dei bulloni della flangia e numero di scanalature vengono verificati rispetto alle specifiche di progettazione

• Test di bilanciamento – il gruppo albero viene bilanciato dinamicamente per un funzionamento fluido

• Ispezione giunti universali – i cappucci dei cuscinetti vengono controllati per una rotazione fluida e un corretto accoppiamento

• Ispezione finitura superficiale – la superficie del tubo e le facce delle flange vengono verificate visivamente

Protezione Imballaggio:
Ogni albero di trasmissione è sigillato singolarmente in un imballaggio protettivo per prevenire contaminazione e danni fisici durante lo stoccaggio e il trasporto. L'imballaggio include un'etichetta chiara con il codice ricambio per una facile identificazione.

Impegno di Servizio:

 Raccomandazioni Prodotti Correlati

Durante l'installazione, la riparazione o la sostituzione di questo albero di trasmissione sul telaio, le seguenti parti vengono tipicamente utilizzate insieme o in combinazione:
