Descrizione della funzione del prodotto

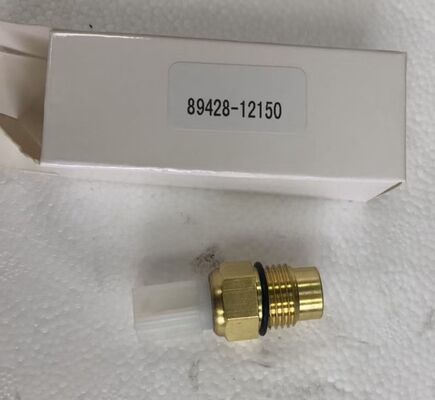

L'interruttore di temperatura del ventilatore del radiatore (numero di parte 89428-12150) è un componente fondamentale del sistema di raffreddamento del motore del veicolo Toyota.La sua funzione principale è quella di monitorare la temperatura del liquido di raffreddamento e attivare automaticamente il ventilatore di raffreddamento del radiatore quando il motore raggiunge una soglia di temperatura prestabilitaQuando la temperatura del liquido di raffreddamento raggiunge il punto di accensione (tipicamente intorno ai 90°C/92°C), l'interruttore chiude il circuito elettrico, attiva il relè del ventilatore del radiatore e accende il ventilatore di raffreddamento.Quando la temperatura scende al punto di spegnimento (in genere intorno a 85°C ≈ 87°C)Questa operazione automatica mantiene la temperatura di funzionamento ottimale del motore, previene il surriscaldamento e garantisce una combustione efficiente del carburante.Questo interruttore è un singolo polo, tipo di contatto normalmente chiuso con un filo M16 x 1,5 e un connettore bianco quadrato.

Sintomi comuni di un interruttore di temperatura del ventilatore del radiatore non funzionante

Se si verifica uno dei seguenti sintomi, l'interruttore di temperatura del ventilatore del radiatore potrebbe non funzionare e aver bisogno di essere sostituito:

• Scaldo eccessivo del motore al minimo o a bassa velocità:Il termometro sale al di sopra del normale quando il veicolo è fermo o si muove lentamente, ma torna al normale una volta che si guida a velocità.

• Il ventilatore del radiatore funziona continuamente:Il ventilatore di raffreddamento rimane acceso per tutto il tempo, anche quando il motore è freddo.

• Il ventilatore del radiatore non si attiva mai:L'indicatore di temperatura sale pericolosamente alto, ma il ventilatore non si accende mai.

• Variazioni anormali del termometro:L'indicatore di temperatura del liquido di raffreddamento oscilla rapidamente o in modo irregolare, suggerendo un funzionamento inconsistente del ventilatore

• Fusibile del ventilatore di raffreddamento soffiatoIl fusibile del circuito del ventilatore si blocca ripetutamente, potenzialmente causato da un interruttore a corto circuito

• Le prestazioni di climatizzazione si degradano a basse velocità:Il condizionamento dell'aria diventa meno efficace quando il veicolo è fermo a causa di un flusso d'aria insufficiente attraverso il condensatore

Se questi sintomi sono stati confermati da un'ispezione, la soluzione consigliata è sostituire l'interruttore di temperatura del ventilatore del radiatore.

Come diagnosticare un interruttore di temperatura del ventilatore difettoso

Prima di acquistare uno di sostituzione, eseguire questi semplici controlli per confermare l'interruttore di temperatura del ventilatore del radiatore è il problema:

• Ispezione visiva:Verificare se il radiatore o il termostato hanno perdite di liquido di raffreddamento intorno ai fili, corrosione dei connettori o cablaggi danneggiati

• Prova di funzionamento del ventilatore:Avviare il motore e lasciarlo in stato di vuoto fino a raggiungere la temperatura di funzionamento.L'interruttore potrebbe essere difettoso.

• Prova di continuità:Disconnettere il connettore dell'interruttore e utilizzare un multimetro per verificare la continuità tra i terminali dell'interruttore. A temperatura ambiente (freddo), l'interruttore dovrebbe mostrare continuità (normalmente chiuso).Quando riscaldato alla temperatura di spegnimento, la continuità dovrebbe interrompere

• Prova del filo del jumper:Se il ventilatore si attiva, il circuito e il relè sono funzionanti, e l'interruttore è il difetto probabile

Attributi del prodotto

Localizzazione dei componenti e funzione centrale

Localizzazione:L'interruttore di temperatura del ventilatore del radiatore è tipicamente montato sul radiatore o sul termostato, con la sonda a filo che si estende nel flusso del liquido di raffreddamento.È posizionato in un punto in cui può percepire con precisione la temperatura del liquido di raffreddamento quando esce dal motore o entra nel radiatore.

Collegamenti:L'interruttore si collega al sistema elettrico del veicolo tramite un connettore a un solo pin (bianco, a forma quadrata).Quando il liquido refrigerante raggiunge la temperatura di accensionePer evitare perdite di liquido di raffreddamento al punto di montaggio si utilizza una lavastoviglie o una guarnizione di tenuta.

Funzione di base:L'interruttore di temperatura del ventilatore del radiatore funge da controllo primario per il funzionamento del ventilatore di raffreddamento del motore.Questo funzionamento automatico assicura che il ventilatore funzioni solo quando necessario, mantenendo la temperatura ottimale del motore riducendo al minimo il funzionamento inutile del ventilatore che può consumare energia elettrica e aumentare il rumore.aprire il circuito quando la temperatura scende al punto di spegnimento.

Contenuto del pacchetto

1 x Interruttore di temperatura del ventilatore del radiatore (parte n. 89428-12150).Si prega di confermare la compatibilità con il modello e l'anno del veicolo prima dell'acquisto.

Guida all'installazione passo dopo passo

Questa guida all'installazione è progettata per aiutarvi a sostituire con sicurezza l'interruttore di temperatura del ventilatore del radiatore.assicurarsi che il motore sia completamente raffreddato e che il veicolo sia parcheggiato su un terreno piattoAvrai bisogno dei seguenti strumenti: chiavetta da 17 mm, multimetro e liquido di raffreddamento.

Prima fase:Assicurarsi che il motore sia completamente raffreddato e posizionare un contenitore sotto l'interruttore per catturare qualsiasi liquido di raffreddamento che possa scaricare.

Passaggio 2:Disconnettere il connettore elettrico dall'interruttore premendo la scheda di rilascio.

Passo 3:Togliete l'interruttore vecchio con una chiavetta da 17 mm. Girate controclockwise per allentare.

Passo 4:Pulire i fili di montaggio del radiatore o del termostato e controllare se la superficie di tenuta è danneggiata.

Passo 5:Installare il nuovo interruttore con una nuova lavanderia di tenuta.

Passo 6:Ricollegate il connettore elettrico finche' non si inserisce, riempite il sistema di raffreddamento con la giusta miscela di liquido di raffreddamento, eliminate l'aria dal sistema.

Passo critico:Avvia il motore e lascia che raggiunga la temperatura di funzionamento. Osserva se il ventilatore del radiatore si attiva quando il manometro di temperatura raggiunge la gamma normale. Controlla le perdite di liquido di raffreddamento intorno all'interruttore.

Suggerimento professionale:Quando si sostituisce l'interruttore, utilizzare sempre una nuova lavastoviglie, pulire i terminali dei connettori e applicare un grasso dielettrico per evitare la corrosione.Controllare il relè del ventilatore e il fusibile se il ventilatore non funziona ancora.

Comuni idee sbagliate sugli interruttori dei ventilatori

Mito 1:L'interruttore del ventilatore e il sensore di temperatura del refrigerante sono la stessa cosa.
Fatto:L'interruttore del ventilatore controlla il funzionamento del ventilatore del radiatore ed è in genere un interruttore di accensione/spena a un solo pin.Il sensore di temperatura del liquido di raffreddamento (ECT) invia i dati di temperatura all'ECM per l'iniezione del carburante e il funzionamento del gauge ed è di solito un sensore a due pinSono componenti separati con funzioni diverse.

Mito 2:Se il ventilatore funziona, l'interruttore va bene.
Fatto:Un interruttore può fallire in posizione chiusa, causando il ventolato a funzionare continuamente.L'interruttore deve essere sottoposto a prova sia per funzionamento aperto che per funzionamento chiuso.

Mito 3:Qualsiasi interruttore di temperatura funzionera'.
Fatto:Gli interruttori di temperatura sono specifici del veicolo e devono corrispondere alla dimensione del filo, al tipo di connettore e all'intervallo di temperatura di funzionamento.Questo interruttore è progettato specificamente per applicazioni Toyota compatibili con un M16 x 1.5 filo e 87°C ≈ 92°C.

Assicurazione della qualità e impegno nei servizi

Assicurazione della qualità:
Ogni componente è fabbricato secondo processi di produzione controllati per garantire una costante precisione dimensionale e l'integrità del materiale.Ogni unità è sottoposta ai seguenti controlli di qualità prima dell'imballaggio:

• Ispezione dimensionale ️ dimensione del filo, tipo di connettore e dimensioni della carrozzeria sono verificate in base alle specifiche di progettazione

• Prova di commutazione

• Controllo dell'integrità della tenuta

• Ispezione della finitura superficiale

Protezione della confezione:
Ogni interruttore di temperatura è sigillato individualmente in un imballaggio protettivo per evitare la contaminazione e danni fisici durante lo stoccaggio e il trasporto.L'imballaggio include un'etichetta del numero di parte chiara per una facile identificazione.
