Descrizione Funzione Prodotto

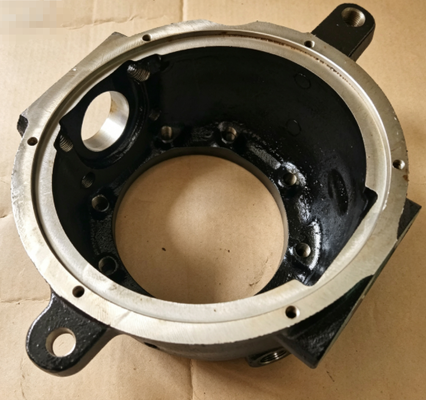

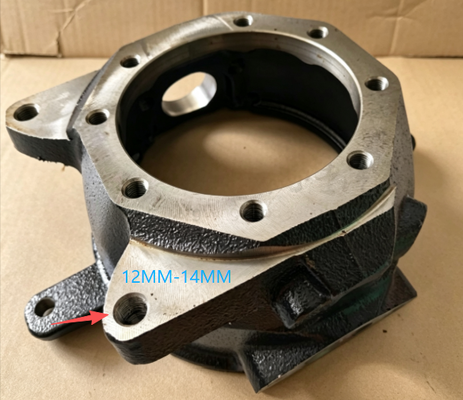

Il fuso a snodo (codice ricambio 43211-60111 per DX / 43212-60111 per SX) è un componente strutturale critico dell'assale anteriore e del sistema di sterzo del tuo Toyota Land Cruiser Serie 70. La sua funzione principale è quella di supportare il mozzo ruota anteriore e il gruppo freno, fornendo al contempo il punto di perno per la rotazione dello sterzo. Il fuso collega il mozzo ruota al leveraggio dello sterzo e ai componenti delle sospensioni, sopportando sia i carichi verticali dovuti al peso del veicolo sia le forze laterali durante le curve. Per i modelli Land Cruiser Serie 70 equipaggiati con assali anteriori rigidi, un fuso a snodo funzionante è essenziale per un controllo preciso dello sterzo, una guida stabile e un funzionamento sicuro del veicolo. Questo componente è progettato secondo le specifiche di fabbrica, garantendo un corretto montaggio e prestazioni affidabili.

Sintomi Comuni di un Fuso a Snodo Difettoso

Se si verificano uno dei seguenti sintomi, il fuso a snodo potrebbe essere difettoso e necessitare di sostituzione:

• Gioco eccessivo o allentamento dello sterzo: Il volante presenta un gioco eccessivo prima che le ruote rispondano – ciò indica cuscinetti del fuso o boccole del perno kingpin usurati

• Rumori di scricchiolio o schiocco in curva: Un rumore metallico di scricchiolio o schiocco durante la sterzata o il passaggio su dossi – ciò suggerisce componenti del fuso usurati o montaggio allentato

• Usura irregolare o anomala degli pneumatici: Gli pneumatici anteriori presentano schemi di usura irregolari, in particolare coppe o scalettature – ciò indica problemi al fuso o all'allineamento

• Sterzo impreciso o scarsa capacità di ritorno al centro: Il veicolo vaga su strade rettilinee o lo sterzo non ritorna correttamente al centro – ciò suggerisce bloccaggio o usura del fuso

• Danni visibili o crepe sul fuso: L'ispezione rivela crepe, ruggine profonda o danni da impatto sul corpo del fuso – ciò indica compromissione strutturale

• Perdita di grasso dall'area del fuso: Grasso visibile attorno al fuso o al corpo del differenziale – ciò indica guarnizioni usurate o componenti danneggiati

Se hai confermato questi sintomi tramite ispezione, la sostituzione del fuso a snodo è la soluzione raccomandata.

Come Diagnosticare un Fuso a Snodo Difettoso

Prima di acquistare un ricambio, effettua questi semplici controlli per confermare che il fuso a snodo sia il problema:

• Ispezione Visiva: Con la ruota rimossa e il veicolo supportato in sicurezza, ispeziona il fuso per crepe, ruggine profonda, danni da impatto o perdite di grasso attorno all'area del corpo del differenziale.

• Test di Gioco dello Sterzo: Con le ruote anteriori a terra, fai girare leggermente il volante a sinistra e a destra da parte di un assistente mentre osservi il fuso e il leveraggio dello sterzo. Movimenti eccessivi prima della risposta della ruota indicano usura.

• Test con Cric: Solleva l'assale anteriore e supportalo su cavalletti. Afferra la parte superiore e inferiore del pneumatico e prova a farlo oscillare. Movimenti eccessivi possono indicare cuscinetti del fuso o boccole del perno kingpin usurati.

• Test su Strada: Guida a bassa velocità ed effettua curve a otto. Ascolta rumori di scricchiolio o schiocco dalla parte anteriore. Nota eventuali imprecisioni dello sterzo o scarsa capacità di ritorno al centro.

Quando Questo Componente è Più Importante

Questo fuso a snodo è particolarmente importante per i veicoli che sono:

• Utilizzati per la guida fuoristrada o su terreni accidentati – queste condizioni impongono elevati carichi d'impatto sui componenti dell'assale anteriore e dello sterzo

• Utilizzati con carichi pesanti o per il traino – il peso aggiuntivo aumenta lo stress sul fuso e sul sistema di sterzo

• Guidati in aree con condizioni stradali scadenti – buche e superfici irregolari accelerano l'usura dei componenti del fuso

• Veicoli ad alto chilometraggio dove i componenti originali del fuso si sono usurati nel tempo

In queste condizioni, il fuso a snodo lavora di più ed è più suscettibile all'usura, rendendo l'ispezione regolare e la sostituzione tempestiva essenziali per uno sterzo affidabile e la sicurezza.

Attributi del Prodotto

 Linee Guida per l'Installazione

Strumenti tipicamente richiesti:

• Set di chiavi a bussola (metriche, per impieghi gravosi)

• Chiave dinamometrica

• Smontagomme per giunti sferici

• Pressa per cuscinetti / set di punzoni

• Guanti di sicurezza e protezione per gli occhi

Riferimento generale per l'installazione (seguire sempre il manuale di servizio specifico del veicolo):

Importante:

• Questa procedura richiede strumenti specializzati ed esperienza. Un'installazione impropria può causare un guasto dello sterzo.

• Sostituire sempre i cuscinetti ruota e le guarnizioni durante l'installazione di un nuovo fuso.

• Verificare e regolare l'allineamento delle ruote dopo l'installazione.

• In caso di dubbi su qualsiasi passaggio, consultare un meccanico qualificato.

 Contenuto della Confezione

• 1 × Fuso a Snodo (Destro 43211-60111 O Sinistro 43212-60111)

• Imballaggio protettivo con etichetta del codice ricambio

Nota: I cuscinetti ruota, le guarnizioni e i componenti di fissaggio non sono inclusi. Ordinare separatamente secondo necessità.

 Raccomandazioni per Ispezione e Manutenzione

Il fuso a snodo dovrebbe essere ispezionato durante la manutenzione dell'assale anteriore. Segni di crepe, danni o comportamento anomalo dello sterzo indicano la necessità di ispezione o sostituzione.

Indicatori comuni che il fuso potrebbe necessitare di sostituzione:

Checklist di Ispezione:

• Ispezionare il corpo del fuso per crepe, corrosione o danni.

• Verificare il gioco e le condizioni dei cuscinetti ruota.

• Ispezionare l'usura del mandrino e delle boccole.

• Verificare i componenti dello sterzo per gioco o danni.

Consigli di Manutenzione:

• Sostituire i cuscinetti ruota e le guarnizioni durante l'installazione di un nuovo fuso.

• Eseguire l'allineamento delle ruote dopo la sostituzione del fuso.

• Ispezionare le boccole del mandrino durante la manutenzione dei cuscinetti.

Dopo la Sostituzione Ancora Problemi?

Hai sostituito il fuso a snodo ma hai ancora problemi? Controlla questi punti:

1. Il veicolo è stato confermato non ABS? – L'installazione su un veicolo ABS causa problemi di compatibilità

2. Sono stati sostituiti i cuscinetti ruota? – Cuscinetti vecchi in un fuso nuovo possono guastarsi prematuramente

3. Sono state ispezionate le boccole del mandrino? – Boccole usurate causano gioco nello sterzo

4. È stato eseguito l'allineamento delle ruote? – La geometria dello sterzo deve essere reimpostata dopo la sostituzione del fuso

5. Sono stati serrati correttamente tutti i fissaggi? – Coppia di serraggio impropria causa allentamento dei componenti e rischio per la sicurezza

6. Il tirante o il braccio di reazione sono usurati? – Componenti dello sterzo usurati causano imprecisione

7. Il precarico del cuscinetto ruota è corretto? – Precarico errato causa rumore e guasto prematuro

 Garanzia di Qualità e Impegno di Servizio

Garanzia di Qualità:
Ogni componente è prodotto sotto processi di produzione controllati per garantire un'accuratezza dimensionale e un'integrità dei materiali coerenti. Ogni unità viene sottoposta ai seguenti controlli di qualità prima dell'imballaggio:

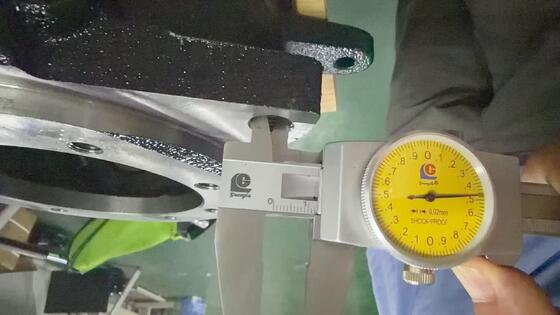

• Ispezione dimensionale – punti di fissaggio critici, dimensioni del mandrino e sedi dei cuscinetti vengono verificati rispetto alle specifiche di progettazione

• Verifica materiale – vengono testati la durezza e la metallurgia dell'acciaio

• Ispezione finitura superficiale – la qualità superficiale e le condizioni delle filettature vengono verificate visivamente

• Ispezione imballaggio – ogni unità viene sigillata in imballaggio protettivo

Protezione Imballaggio:
Ogni fuso a snodo è sigillato singolarmente in imballaggio protettivo per prevenire contaminazione e danni fisici durante lo stoccaggio e il trasporto. L'imballaggio include un'etichetta chiara con il codice ricambio per una facile identificazione.

Impegno di Servizio:

Raccomandazioni Prodotti Correlati

Quando si sostituisce il fuso a snodo, si consiglia spesso di ispezionare e considerare la sostituzione dei seguenti componenti correlati contemporaneamente.
